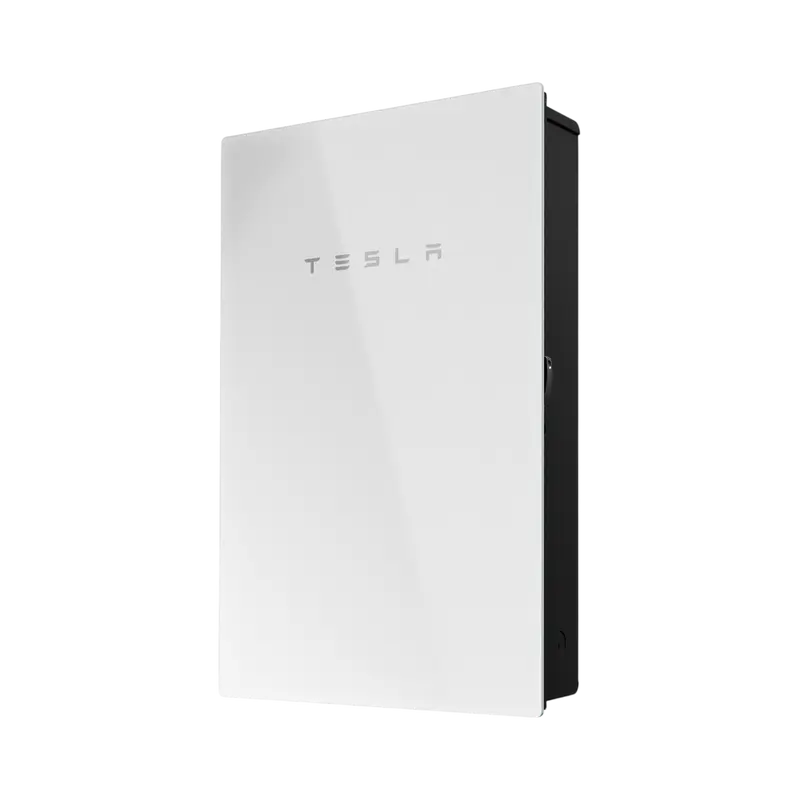

Das Tesla Backup Gateway 2 ist die Netztrenn-, Mess- und Steuerkomponente für Tesla-Powerwall-Systeme mit Backup-Funktion. Bei Powerwall 3P ist das Gateway für Backup-Konfigurationen vorgesehen; bei einer reinen Nicht-Backup-Konfiguration ist es nicht erforderlich. Es überwacht den Netzanschlusspunkt und trennt das versorgte System bei Netzausfall vom öffentlichen Netz.
Das Gateway unterstützt 230 V Leiter-zu-Neutral und 400 V Leiter-zu-Leiter sowie ein- und dreiphasige Einspeisung. Tesla nennt maximal 100 A Überstromschutz bei einphasigem Netzanschluss und 80 A bei zwei- oder dreiphasigem Anschluss. Der integrierte AC-Zähler arbeitet mit ±0,2 % Genauigkeit.
Mit IP55 ist das Gehäuse für den Außeneinsatz und feuchte Standorte ausgelegt. Es kann bis zu neun einpolige DIN-Schienen-Leitungsschutzschalter aufnehmen. TN-Netze werden unterstützt; TT-Netze sind laut Tesla ab Gateway-Teilenummer 1152100-13-H freigegeben. Die konkrete Backup-Topologie und Lastaufteilung muss deshalb immer zur Geräteversion und Netzform passen.
Zusätzlich stellt das Backup Gateway 2 Platz für Schutzschalter auf einer DIN-Schiene bereit und bildet die elektrische Schnittstelle zwischen Netz, Backup-Verbrauchern und dem Tesla-Energiesystem. Welche Stromkreise tatsächlich hinter dem Backup-Pfad liegen, wird in der Anlagenplanung festgelegt. Bei dreiphasigen Systemen sind Phasenzuordnung, Neutralleiterführung und die vom Hersteller vorgegebenen Schalt- und Messkonzepte einzuhalten. Das Gateway ist damit kein eigenständiger Energiespeicher und erzeugt selbst keine Ersatzstromleistung; diese stammt aus den angeschlossenen Powerwall-Einheiten. Für Erweiterungen oder Bestandsanlagen muss außerdem geprüft werden, ob die konkrete Gateway-Hardware mit der vorgesehenen Powerwall-Generation und Netzform freigegeben ist.
