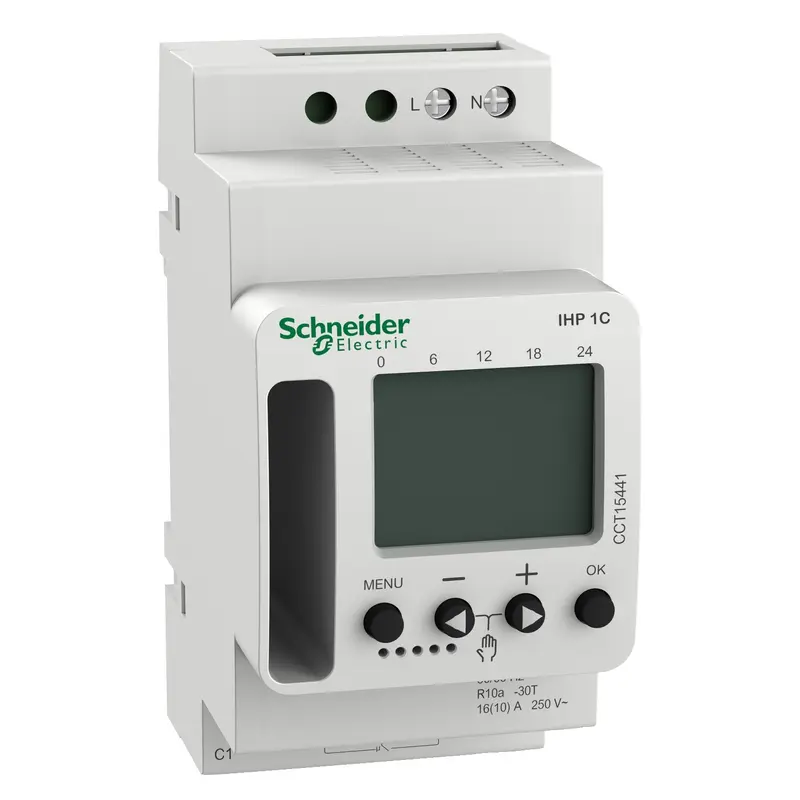

Digitale Zeitschaltuhr IHP
Digitale Zeitschaltuhr mit Wochenprogramm. Die Programmierung erfolgt am Gerät. Kurzanleitung im Aufbewahrungsfach. Für die Montage auf Hutschienen TH35. nach EN 60715. Funktionen -56 Speicherplätze. EIN-AUS Schaltzeiten. Schaltungsvorwahl. Dauerschaltung EIN/AUS. Handschaltung. Ferienprogramm -Integrierter Betriebsstundenzähler (Rückstellmöglichkeit, Servicefunktion zur Überwachung von Wartungsintervallen). Displaybeleuchtung (abschaltbar). Sommer-/Winterzeitumschaltung -Automatisch, deaktivierbar, Umschaltregeln für Europa, USA und weitere Länder sind bereits hinterlegt, eigene Umschaltregel oder Umschaltung nach fixem Datum wählbar. PIN-Codierung. Nennspannung AC 230,-15 %/+10 %, 50/60 Hz. Schaltleistung max 16 A, AC 250 V, cos phi1, 10 A, AC 250 V, cos phi0,6. Schaltleistung min 10 mA, AC 230 V, 100 mA, AC/DC 12 V. Kontakt potentialfrei. Standby-Leistung < 0,5 W. Glühlampenlast 2600 W. Halogenlampenlast 2600 W. Leuchtstofflampenlast nicht kompensiert 2600 VA, reihenkompensiert 2600 VA, -parallel-kompensiert 400 VA (48 uF). Kompaktleuchtstofflampen 400 W. LED <2 W 25 W. LED >2 W 200 W. Kürzeste Schaltzeit 1 s. Anschlüsse Schraubklemmen, starr/flexibel 2×0,5 – 2,5 mm2, mit Aderendhülse max. 1×2,5 mm2. Bedienelemente 4 Tasten zur Menüführung. Ganggenauigkeit 7+/-0,25 s/Tag (25 GradC). Gangreserve10 Jahre. Schutzart IP 20. Gerätebreite 2,5 TE ca. 45 mm.
| Produktsortiment | Acti9 |
|---|---|
| Produktname | Acti 9 IHP |
| Kurzbezeichnung des Geräts | IHP |
| Produkt- oder Komponententyp | Programmierbarer, digitaler Zeitschalter |
| Geräteanwendung | Gebäude |
| Anzahl der Kanäle | 1 |
| Benutzersprache | Englisch Französisch Deutsch Niederländisch Italienisch Spanisch Portugiesisch Dänisch Norwegisch Schwedisch Finnisch |
| Lasttyp | Glühlampe: 2600 W Halogenlampe: 2600 W nicht-korrigierte Leuchtstoffröhre: 2600 VA seriell-kompensierte Leuchtstoffröhre: 2600 VA Parallelkompensierte Leuchtstofflampe: 400 VA (48 µF) Kompakt-Leuchtstofflampe: 400 W < 2 W LED-Lampe: 25 W > 2 W LED-Lampe: 200 W |
|---|---|
| Max. Leistungsaufnahme in W | 0,5 W standby |
| maximaler Schaltstrom | 10 A – 250 V AC pf = 0,6 16 A – 250 V AC pf = 1 |
| minimaler Schaltstrom | 10 mA 230 V AC 100 mA 24 V AC/DC |
| [Ue] Betriebsbemessungsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| elektrische Isolationsklasse | Klasse II |
| Ausgangstyp | Potentialfreier Kontakt |
| Genauigkeit | +/- 0,25 s/Tag 25 °C |
| Kontakt-Typen | Wechsler (W) |
| Zyklusdauer | 24 Stunden + 7 Tage |
| Max. Anzahl der Schaltungen | 56 |
| Mindest-Intervalldauer | 1 min |
| Funktion verfügbar | Codeschlossfunktion Feiertage Automatische Winter-/Sommerzeitumstellung Dauerschaltung ein/aus Manueller Betrieb Ein-/Ausschaltzeiten Vorwahlschalter |
| Steuertastentyp | 4 pushbuttons |
| Sicherungsdauer | 10 Jahre Zeit- und Programmeinsparung |
| Typ Einstellung | Wöchentliche Programmierung |
| Anschlüsse – Klemmen | 2 0,5…2,5 mm² Schraubklemmen starr oder flexibel 1 2,5 mm² Schraubklemmen fest oder flexibel mit Hülse |
| Montagehalterung | TH35 DIN-Schiene entspricht EN 60715 |
| Breite | 45 mm |
| Höhe | 92,6 mm |
| Tiefe | 66,7 mm |
| Produktgewicht | 114 g |
| Beschriftung | CE |
| Überspannungskategorie | Klasse 3 |
| Funktion | Keine |
| Urlaubsabwesenheit | Ja |
| Zeitumstellung | Automatisch |
| aktualisiert durch | Keine |
| Normen | EN 60730-2-7:2010 |
|---|---|
| Umgebungstemperatur bei Betrieb | -30…55 °C |
| Umgebungslufttemperatur für Lagerung / Transport | -30…70 °C |
| Relative Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Schutzart (IP) | IP20 |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 6,500 cm |
| VPE 1 Länge | 10,300 cm |
| VPE 1 Gewicht | 159,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,785 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 320 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 66,500 kg |
| Gewährleistung | 18 Monate |
|---|
