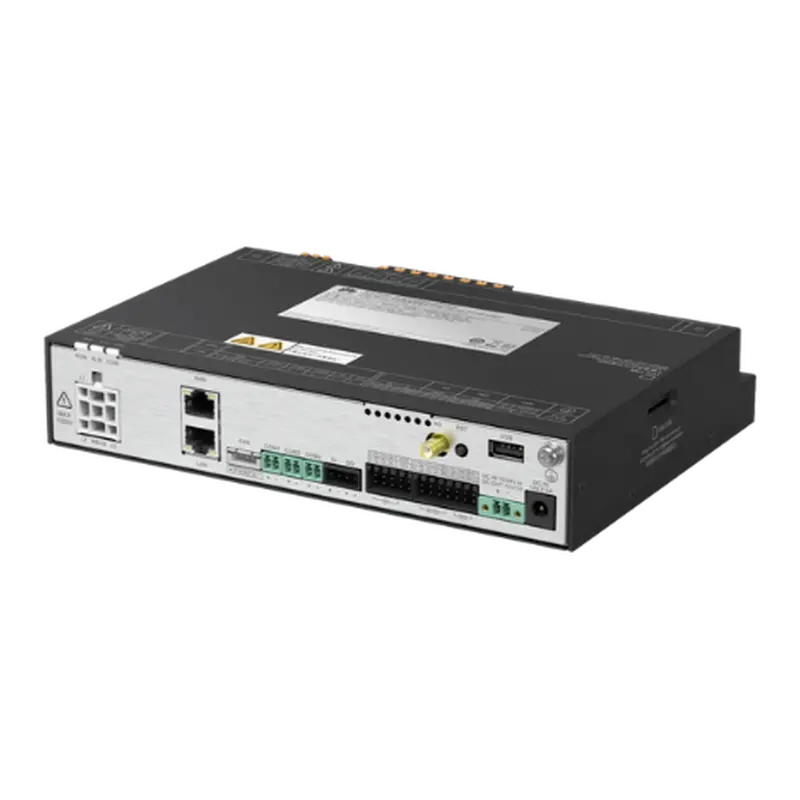

Der Huawei SmartLogger5000B ist eine zentrale Kommunikations- und Managementeinheit für professionelle Huawei PV- und PV-Speicheranlagen. Er sammelt Betriebsdaten, führt unterstützte Feldgeräte zusammen und stellt die Verbindung zur übergeordneten Anlagenüberwachung her. Die konkrete Funktion richtet sich nach der angeschlossenen Technik, dem Kommunikationsaufbau und den eingesetzten Softwarefunktionen.
Für die kabelgebundene Kommunikation stehen je ein Gigabit-LAN- und WAN-Anschluss sowie drei RS485-Schnittstellen bereit. Die Herstelleranleitung nennt bis zu 80 Wechselrichter. In gemischten Anlagen ist die jeweils freigegebene Topologie maßgeblich; die maximale Wechselrichterzahl ist keine Zusage für ebenso viele Speicher. Die Einbindung der unterstützten Speichersysteme erfolgt gemäß Netzwerkplan über LAN.
Der Logger besitzt zudem digitale und analoge Ein- und Ausgänge sowie Messanschlüsse für ein dreiphasiges Wandlerkonzept mit 5-A-Sekundärstrom. Dadurch können Kommunikations- und Messaufgaben in der Anlagensteuerung zusammengeführt werden. MBUS und Mobilfunk sind abhängig von der Hardwareausführung verfügbar und dürfen nicht allein aus dem Familiennamen als enthalten vorausgesetzt werden.
Für bestimmte erweiterte Funktionen, beispielsweise Smart-I-V-Kurvendiagnose oder netzbildende Regelungsfunktionen, sieht Huawei gesonderte Lizenzen vor. Die reine Geräteanschaffung ist deshalb keine Zusage sämtlicher Softwarefunktionen. Das IP20-Gerät ist für einen entsprechend geschützten Einbau vorgesehen und kann mit Schrauben oder auf einer geeigneten Führungsschiene befestigt werden. Die typische Leistungsaufnahme beträgt 9 W, die maximale 12 W. Vor der Bestellung sollten Hardwareausführung, benötigte Lizenzen und die konkrete PV-/Speicherarchitektur feststehen.
