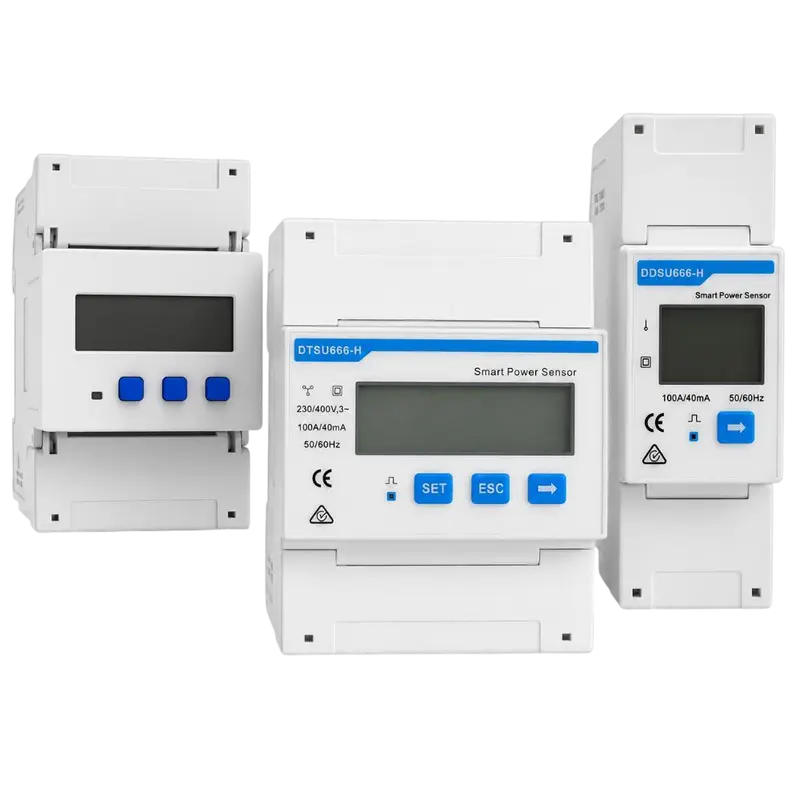

Die Huawei Smart Meter erfassen elektrische Messwerte für kompatible Wechselrichter- und Energiesysteme. Innerhalb dieses Produkts stehen drei unterschiedliche Messausführungen zur Auswahl. Entscheidend sind Netzform, Messstrom und die Freigabe des angeschlossenen Hauptgeräts, nicht allein die Bezeichnung Smart Meter.
Der DDSU666-H ist ein einphasiger Wandlerzähler für 100 A; sein zugehöriger Stromwandler hat das Übersetzungsverhältnis 100 A/40 mA. Er misst den Laststrom nicht direkt durch den Zähler. Der dreiphasige DTSU666-HW misst dagegen direkt bis 80 A. Die dreiphasige DTSU666-H-Ausführung 250 A/50 mA arbeitet mit drei entsprechend ausgelegten Stromwandlern. Diese Messkonzepte und Sekundärströme dürfen nicht miteinander verwechselt werden.
Alle angebotenen Ausführungen kommunizieren über RS485 mit Modbus RTU und werden auf einer Hutschiene montiert. Ein 10-m-RS485-Kabel ist im jeweiligen Hersteller-Datenblatt aufgeführt. Beim DDSU666-H sind ein 100-A/40-mA-Wandler und beim DTSU666-H 250 A/50 mA drei passende Wandler mit jeweils 5 m Anschlussleitung genannt. Vor der Installation müssen Stromrichtung, Phasenzuordnung und Zählerparametrierung zum System passen; die Wandler einer Ausführung sind kein beliebiger Ersatz für die andere.
